Automatyzacja kombajnów sposobem na brak doświadczonych operatorów



Liczba doświadczonych operatorów kombajnów jest zdecydowanie za niska w stosunku do potrzeb w czasie sezonu. Ostanie żniwa kolejny raz pokazały, że okna czasowe z optymalną pogodą do zbioru są bardzo wąskie, dlatego operatorzy muszą być dostępni niemal „od ręki” przez ponad 12 godzin dziennie.

Podczas koszenia kombajnem operator jest zmuszony obserwować na bieżąco parametry maszyny: prędkość obrotową bębna młócącego, wentylatorów pod sitami, temperatury płynu chłodzącego, szczeliny na klepisku, itp.. Dodatkowo kontroluje poziom strat ziarna oraz jego jakość czy ilość w zbiorniku. Równocześnie dostosowuje prędkość jezdną kombajnu do warunków na polu i poziomu strat ziarna, oraz stara się wykorzystać maksymalną wydajność maszyny kosząc łan pełną szerokością zespołu żniwnego.

Widząc ten problem, producenci maszyn rolniczych wprowadzają na rynek kombajny, które posiadają innowacyjne systemy, potrafiące automatycznie regulować ustawienia podczas koszenia, jak najmniej uzależniając wyniki pracy kombajnu od doświadczenia operatora. Prowadzi to do uzyskania maksymalnej wydajności i wysokiej jakości zebranego ziarna z minimalnym poziomem strat. Systemy te, automatycznie monitorują jakość plonu i wydajność bez ingerencji operatora. Czas sprawdzić jakie rozwiązania za to odpowiadają?

Układ automatycznego prowadzenia maszyny

Maszyna kierowana przez operatora, który nie musi dotykać kierownicy podczas zbioru? To nie żadna wizja przyszłości, a teraźniejszość, za którą odpowiada satelitarny system automatycznego prowadzenia maszyny. – Kombajny są projektowane w ten sposób, aby można łatwo zintegrować je z takim systemem i odciążyć operatora od ciągłego obserwowania czy koszenie odbywa się na pełnej szerokości kosy. Wystarczy podłączyć wyświetlacz z aktywacją do przewidzianego gniazda wewnątrz kabiny i zamontować odbiornik na dachu – mówi Mateusz Janicki z John Deere Polska.

Tego typu układ poprawia wydajność kombajnu poprzez koszenie pełną szerokością zespołu żniwnego z dokładnością do nawet ±2,5 cm, co pozwala na podniesienie prędkości jezdnej kombajnu. Do tego, zapewnia wyższą wydajność podczas pracy po zmierzchu oraz w ograniczonej widoczności (kurz). Wspomnieć należy również o zmniejszeniu obciążenia skupienia operatora poprzez wyższy komfort w trakcie trwających wiele godzinnych prac żniwnych, dzięki temu operator może skupić więcej swojej uwagi na obserwacji i kontroli innych parametrów. Tyle teorii. A jak działa taki system w pracy?

Przykładem może być zbiór kukurydzy, gdzie kombajn prowadzony jest na podstawie sygnałów z czujników, dzięki systemowi o nazwie RowSense. – Czujniki prowadzenia w rzędzie sygnalizują, kiedy kombajn odjeżdża od środka rzędu. W momencie, kiedy czujniki nie odbierają sygnału (np. łan zniszczony przez zwierzynę), prowadzenie przejmuje satelitarny system automatycznego prowadzenia AutoTrac, aby kombajn nie zgubił swojego toru jazdy. I to wszystko bez jakiejkolwiek ingerencji operatora – mówi przedstawiciel John Deere.

Zdalny dostęp do wyświetlacza

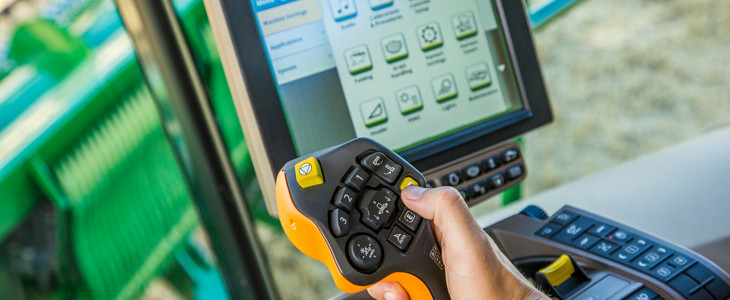

Wyobraźmy sobie sytuację, w której operator musi dokonać zmiany ustawienia kombajnu na wyświetlaczu maszyny w pierwszych dniach żniw po prawie 10 miesięcznej przerwie od ostatniego sezonu. Zamiast „w ciemno” tłumaczyć przez telefon serwisowi, co jest widoczne na ekranie, przedstawiciel dealera może zalogować się do maszyny z portalu MyJohnDeere lub JDLink i widzieć na monitorze swojego komputera dokładnie to samo, co ma przed oczami operator na wyświetlaczu w kombajnie znajdującym się na polu kilkaset kilometrów od serwisu. Specjalista dealera dzięki tej funkcji może poprowadzić operatora, krok po kroku w rozmowie telefonicznej, do poszukiwanej strony optymalizacji ustawień w menu wyświetlacza. Wszystko to dzięki zdalnemu dostępowi do wyświetlacza kombajnu (RDA – ang. Remote Display Access) często oferowanego w maszynach John Deere. To automatyczne rozwiązanie zapewnia szybkie i precyzyjne wsparcie operatora, który dzięki temu nie musi czekać kilka godzin na przyjazd specjalisty.

Układ synchronizacji maszyny = usprawnianie logistyki

Do wielu zadań operatora kombajnu należy dodać jeszcze kontrolowanie i sterowanie kombajnem podczas rozładunku ziarna w trakcie koszenia. Często zdarza się, że część rozładowywanego ziarna z zbiornika kombajnu nie trafi do przyczepy ciągniętej przez ciągnik podążających przy kombajnie z powodu niedostosowania toru jazdy oraz prędkości ciągnika do pracującego kombajnu.

System automatycznej synchronizacji ciągnika i kombajnu, umożliwia wyładunek ziarna w trakcie koszenia poprzez synchronizację prędkości i kierunku jazdy ciągnika z kombajnem. Dzięki temu obsługa staje się łatwiejsza, co prowadzi do zmniejszenia strat ziarna podczas odbioru plonu z kombajnu. – Automatyzacja i przekazywanie danych logistycznych z systemu synchronizacji maszyn jest możliwe dzięki bezprzewodowej komunikacji między kombajnem i ciągnikiem John Deere – mówi Mateusz Janicki. – Operator za pomocą automatycznego systemu MachineSync, sterując kombajnem jednocześnie steruje prędkością i kierunkiem jazdy ciągnika jadącego przy kombajnie. Oczywiście operator ciągnika musi zaakceptować aktywację tego systemu. Radio komunikacyjne tworzy sieć pomiędzy flotą ciągników i kombajnów, umożliwiając zautomatyzowanie współpracy kombajnu i ciągnika/ciągników. Sieć może objąć dowolną kombinację maksymalnie 10 ciągników i kombajnów – dodaje.

Dane logistyczne dostarczane dzięki systemowi, umożliwiają operatorom ciągników i przyczep przeładowczych najlepiej określić, który z kombajnów wymaga wyładunku w pierwszej kolejności. Dzięki temu ogranicza się czas bezproduktywnego przestoju maszyny w oczekiwaniu na przyczepę. Operator ma również możliwość zgłoszenia żądania wyładunku. Dzięki temu za pośrednictwem wyświetlacza ma wpływ na działania operatora ciągnika i przyczepy przeładowczej. Zgłoszenie wyładunku nie wymaga już polegania wyłącznie na gestach lub telefonach komórkowych. CB radio także staje się zbędne.

Interaktywna regulacja kombajnu

Obecnie produkowane kombajny są wyposażone w bardzo innowacyjny pakiet technologii, który daje możliwość automatycznego, maksymalnego zwiększenia wydajności i jakości zbieranego plonu. Pomagają one operatorowi w ustawieniu i optymalizacji kombajnu oraz dostosowują jego pracę do warunków na polu. Operator musi jedynie określić, co jest dla niego priorytetem: jakość ziarna, czy np. poziom strat.

Dalej system przejmuje kontrolę nad kombajnem, kamery monitorując ziarno oraz niedomłoty w kombajnie na żywo przekazują obraz do komputera. Komputer kombajnu analizuje na bieżąco otrzymane informacje i natychmiast dokonuje automatycznie zmian ustawień różnych parametrów: prędkości bębna młócącego / rotora, szczeliny na klepisku, itp., aby nie przekroczyć ustawionego przez operatora poziomu strat i jakości ziarna.

Jednocześnie prędkość kombajnu jest automatycznie regulowana, aby cały czas zagwarantować maksymalną wydajność maszyny.  Niezależnie od umiejętności operatora, kombajn osiąga maksymalną wydajność przez cały dzień.

Kombajn w sieci

Każdy właściciel gospodarstwa rolnego chce wiedzieć, ile zebrano ziarna, jaka była wydajność jego kombajnu, czy rozładunek ziarna odbywał się w trakcie koszenia, a jeśli nie, to ile czasu poświęcono na postój podczas rozładunku. Na jakim poziomie było zużycie paliwa i ile czasu łącznie pracował kombajn na poszczególnych polach, lub na jakim polu obecnie znajduje się maszyna? Szczególnie ważne są informacje o wielkości plonu oraz jego wilgotność w poszczególnych miejscach na polu, ponieważ te informacje mają kluczowy wpływ na kolejne zabiegi na polu: nawożenie i opryski.

Pomiar wielkości plonu oraz wilgotności odbywa się automatycznie w kombajnie bez ingerencji uwagi operatora. W najnowocześniejszych kombajnach stosowany jest system ważenia, który automatycznie kalibruje się, dzięki czemu operator nie musi spędzać czasu w kabinie na zbieranie danych i ich wprowadzaniu do komputera pokładowego kombajnu.

Zebrane przez kombajn dane mogą być automatycznie przesyłane poprzez telematyczny terminal JDLink i zapisywane w internetowym centrum operacyjnym, do którego dostęp po zalogowaniu mają tylko upoważnione przez właściciela kombajnu osoby, w dowolnym miejscu i czasie. – Narzędzia w Centrum Operacyjnym zapewniają gospodarstwom rolnym usługobiorcom możliwość monitorowania i analizowania zebranych informacji o plonie, maszynie, optymalizacji logistyki, pracy w polu, jak również zwiększenia plonów i rentowności – mówi przedstawiciel John Deere.

Użytkownik może włączyć całą flotę posiadanych maszyn do centrum operacyjnego i zarządzać nią niezależnie od marki. Postęp prac i położenie maszyny są w dowolnym momencie widoczne na bieżąco, dzięki czemu osoba zarządzająca wie, na których polach przeprowadzono prace i jakie jeszcze zadania należy wykonać.

Rolnictwo wykorzystujące połączenia sieciowe oferuje wielki potencjał ogólnej poprawy wydajności. W ciągu ostatnich lat gospodarstwa stały się kompleksowymi przedsiębiorstwami. Integracja i automatyczna łączność między biurkiem, polem, maszyną i operatorem ma kluczowe znaczenie dla sukcesu.

Zastosowanie powyższych rozwiązań na przykładzie kombajnów pokazuje, że rolnictwo jest dziś jedną z najbardziej zaawansowanych technologiczne gałęzi przemysłu i w pełni korzysta z cyfrowej rewolucji, która rozwija automatyzację unowocześniając polską wieś. Producenci innowacyjnych kombajnów cały czas starają się wykorzystać automatyzację, aby uniezależnić wydajność i jakość pracy maszyny od poziomu umiejętności operatora.

źródło: John Deere Polska
